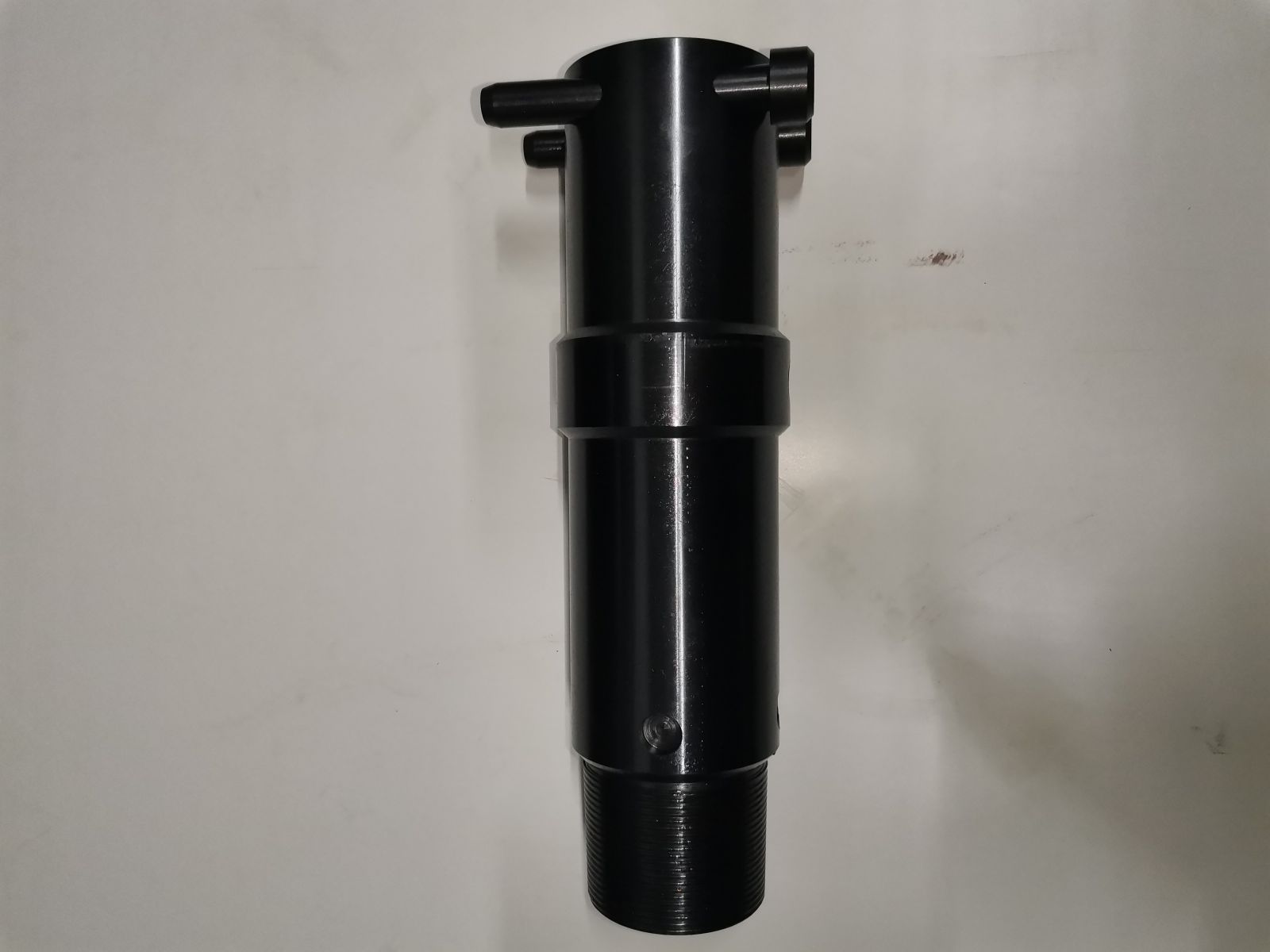

ЗУ-48Г – предназначен для герметизации устьевой камеры тросового шлюза и очистки кабеля от скважинной жидкости при проведении промысловых геофизических работ, в том числе при свабирование.
КОМПЛЕКТ ПОСТАВКИ
В комплект поставки входят:
|
ЗУ-48Г в сборе (без быстроразъемным гидравлическим соединение и сливным штуцером) |
1 шт. |
| масляная санция управления для ЗУ-48Г | (по заявке) |
| рукав высокого давления dy=6мм. (6…36м) | (по заявке) |
ОПИСАНИЕ КОНСТРУКЦИИ
ЗУ-48Г – контактный, управляемый уплотнитель. Герметизацию кабеля по наружному диаметру обеспечивают эластичные элементы, которые сжимает поршень, с гидравлическим приводом.

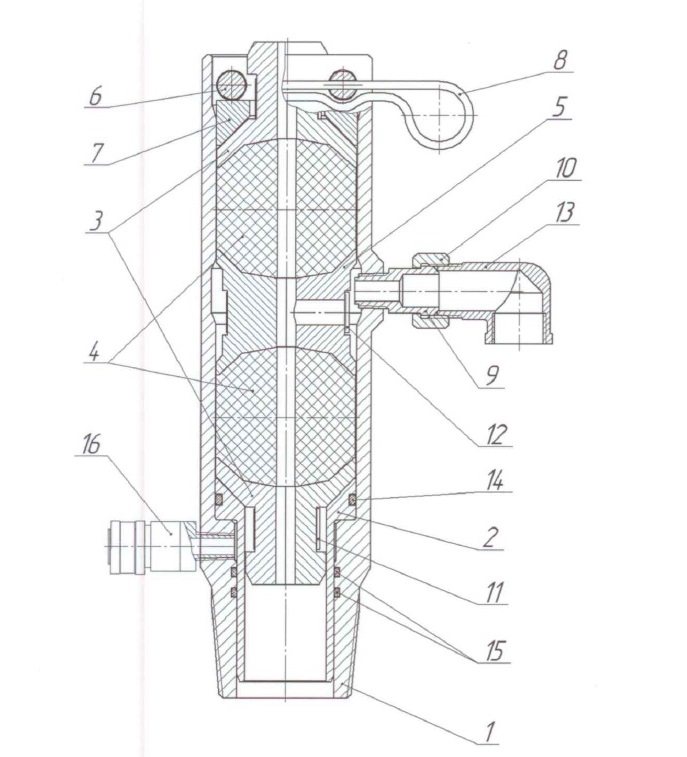

ЗУ-48Г – (рис.1) представляет собой гидроцилиндр, на корпусе 1 котрого нарезается резьба НКТ 73, для герметичного соединения к устьевой камере.
В корпусе 1 между средним 5и крайним 3 разрезанными сухарями расположены два эластичных уплотнителя 4.
Нижний сухарь 3 вставлен в поршень 2, а верхний запирается скобой 6 через кольцо разрезное 7. Шплинт 8 фиксирует скобу от выпадения.
Поршень 2, перемещается вверх, сжимает уплотнители, они, деформируясь, обжимают кабель и обеспечивают его герметизацию.
Средний сухарь 5 имеет радиальный канал и проточку, образующие полость слива. В средней части корпуса имеется отверстие для отвода скважинной жидкости, прошедшей через нижний уплотнитель.
В корпусе на уровне поршня имеется коническое резьбовое отверстие, в которое ввернуто быстроразъемное гидравлическое соединение ( в дальнейшем БРСг) с угольником под 90 град. К БРСг через рукав высокого давления подключается масляная станция.
Все внутренние детали и уплотнители ЗУ-48Г – сменные, и внутренний диаметр должен соответствовать диаметру используемого кабеля.
Материал уплотнителей должен быть стойким к воздействию скважинного флюида.
Конструкция ЗУ-48Г позволяет производить замену уплотнителей без демонтажа последнего с устьевой камеры. При этом скважина должна быть перекрыта, а давление в устьевой камере стравлено.
Внутренний диаметр поршня ЗУ-48Г проходной для кабельного наконечника типа НКБ – 36, что позволяет выполнять замену прибора в устьевой камере без демонтажа.
Масляная камера состоит из ручного гидравлического насоса бачка, манометра, вентиля сброса давления, выходного штуцера с БРСг для подключения рукова высокого давления.

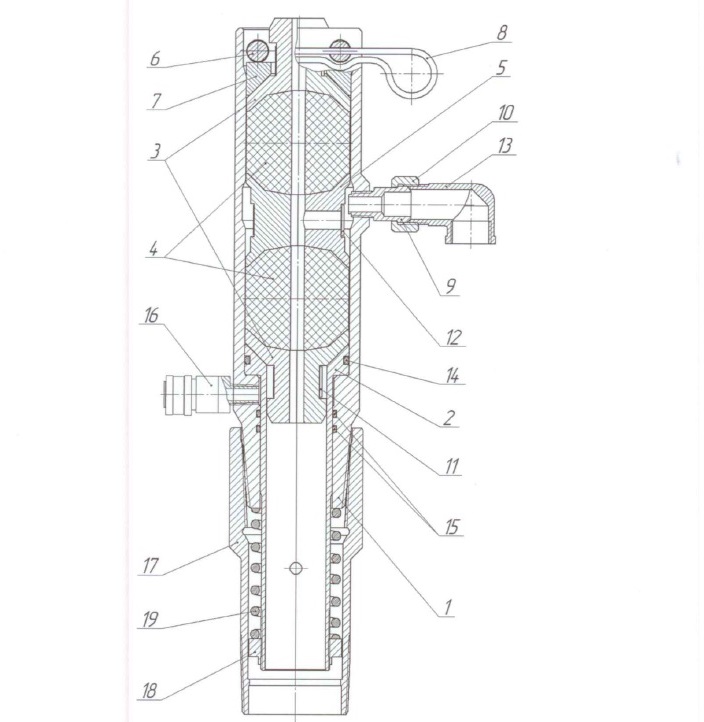

Модификация ЗУГ – 4М. рис.2
При отрицательных температурах, после сброса управляющего давления, эластичность уплотнителей не обеспечивает возврат поршня и освобождения кабеля. Для работы при низких температурах ЗУ-48Г дооснащен пружинным узлом возврата поршня . Поршень 2 заменен на удлиненный. Возвратная пружина 19 одета на поршень. Гайка 18 накручивается на поршень и обеспечивает предварительное сжатие пружины 19. Узел возврата защищен кожухом 17. На кожухе нарезаны резьбы НКТ-73 для присоединения к устьевой камере и корпусу ЗУГ.
ПОДГОТОВКА К РАБОТЕ
1. Проверить все оборудования на отсутствие внешних повреждений.
2. Вывернуть заливную пробку бачка насоса МС.
3. Заполнить бачок маслом, соответствующим условиям предстоящей работы. Уровень масла не должен доходить до верха на 3 см. Масло не должно содержать посторонних примесей.
4. Завернуть обратно заливную пробку до упора и отвернуть ее 1…1,5 оборота для доступа воздуха.
5. С помощью БРСг подсоединить рукав к МС.
6. Завернуть рукав крана сброса давления на МС до упора по часовой стрелке.
7. Удалить воздух из рукава высокого давления для чего:
А) нажать на клапан БРС г, находящегося на свободном конце рукава не острым предметом держать его утопленным;
Б) качать ручку МС пока масло заполнит рукав и начнет вытекать из БРСг без пузырьков воздуха;
В) отпустить клапан БРСг.
8. С помощью БРСг подсоединить свободный конец рукава к ЗУГ.
9. Ручкой насоса накачать давление по манометру ~50 атм. ЗУГ должен зажать кабель.
10. Ручкой насоса накачать давление по манометру ~ 150 атм., проверить все соединения на отсутствие утечек масла.
11. Выждать ~ 5 мин. И убедиться, что система держит давление, т.е. стрелка манометра не переместилась с установленного значения.
12. Плавно повернуть рукоятку крана сброса давления против часовой стрелки убедиться по показанию манометра, что давление в системе сброшено. Кабель должен освободиться.
13. Отсоединить рукав высокого давления от ЗУГ.
14. Проверить уровень масла в бачке МС, при необходимости залить масло.
ПОРЯДОК РАБОТЫ ЗУГ
1. После монтажа устьевого оборудования на скважине навернуть ЗУГ на устьевую камеру, предварительно очистив и осмотрев резьбовые части. Для герметизации и сохранности резьбовых соединений рекомендуется применять смазки типа ТОМФЛОН RGF.
2. Установить масляную станцию на равной площадке на необходимом расстоянии от устья скважины. Отвернуть пробку бочка станции на 1…2 оборота для доступа воздуха.
3. С помощью БРС подсоединить (заполненным маслом) рукав высокого давления к ЗУГ.
4. Подсоединить сливной рукав к сливному штуцеру ЗУГ.
5. Завернуть рукоятку крана сброса давления на МС до упора и качая ручку МС поднять давление в системе до 30 атм. Дать выдержку ~3 мин. Убедитесь в отсутствие утечек масла.
6. Выровнять давление шлюза со скважиной, открыть плашечный привентор и приступить к работам.
7. В процессе работы степень герметизации и усилии зажатия кабеля регулируется с помощью МС изменением давления в гидравлической системе.
8. По окончании работы демонтировать ЗУГ в обратной последовательности.
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСТНОСТИ
Перед эксплуатацией ЗУГ необходимо ознакомиться с техническим описание и инструкцией по эксплуатации.
Не допускаются удары по ЗУГ, находящемуся под давлением.
Запрещается эксплуатация ЗУГ:
- при наличии воздуха в гидросистеме,
- при наличии дефектов присоединяемой резьбы,
- если внутренний диаметр уплотнителей и вкладышей не соответствует диаметру используемого кабеля,
- если материал уплотнителей нестоек к скважинной среде.
